Sensor de Luz

O sensor de luz é um pequeno dispositivo eletrónico que permite determinar o nível de luz em espaços interiores ou exteriores.

O sensor de luz com o comparador LM393 permite determinar não só o nível de luz mas ainda qual a direção do foco que emite essa mesma luz ou seja este sensor permite saber qual a sua direção e intensidade.
A nível físico este sensor é muito semelhante com o que foi utilizado no ensaio anterior "Detetor de chama por infravermelhos", no entanto este permite detectar fontes de luz com comprimentos de onda de gama mais alargada.

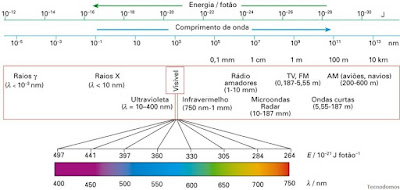

O sensor de luz é um sensor de grande eficiência e utilidade, este consegue detetar focos de luz  que apresentem um comprimento de onda na gama que vai dos 400nm aos 750nm ou seja, a luz visível.






Como funciona
O funcionamento do sensor de luz é muito simples, quando o sensor estiver ativo e for exposto a uma foco de luz a saída digital vai alternar seu nível lógico bem como a saída analógica que vai variar o seu valor de acordo com a intensidade ou proximidade à foco de luz.
Este sensor funciona com uma tenção de alimentação que pode variar dos 3.3V aos 5V DC, este pode ser ligado diretamente a um pino digital ou a um pino analógico do microcontrolador.

O sensor de luz disponibiliza para além das duas saídas um pequeno potenciómetro no circuito, este permite ajustar de uma forma muito simples a sensibilidade de deteção de acordo com as necessidades. Este é ainda constituído por um comparador de tensão LM393 para filtragem de ruídos externos e 2 Led's indicadores que permitem saber se o sensor se encontra em funcionamento e qual o valor da sua saída digital.

Para sistemas que necessitem de valores mais precisos temos de ter em conta que será necessário recorrer a saída analógica do sensor pois, esta vai variar de acordo com a distancia ao foco de luz e com a intensidade dos  mesmos.



Especificações técnicas
  • Recetor IR de alta sensibilidade;
  • Tensão de Operação: 3,3-5v DC;
  • Corrente de Saída: 15mA;
  • Sensibilidade ajustável via potenciómetro;
  • Saída Digital e Analógica;
  • Gama de deteção: ondas de luz entre +/- 400-750nm;
  • Ângulo de Deteção: 60º graus;
  • Gama de temperatura: -25ºC a 85ºC;
  • Led indicador de power;
  • Led indicador do estado da saída digital;
  • Comparador LM393;
  • Dimensões: 3.2 cm x 1.4 cm x 0.5 cm;
  • Peso: aproximadamente 8g.

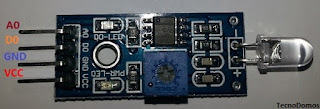

 Ligações do Sensor
  • VCC: Pino de alimentação (3,3-5v DC);
  • GND: Pino de Massa (Terra);
  • D0: Pino da saída de sinal digital;
  • A0: Pino da saída de sinal analógico.

Áreas de Aplicação
O sensor de luz tem uma ampla aplicabilidade em áreas como robótica, industria automóveis e domótica, no desenvolvimento de projetos eletrônicos como robôs, sistemas inteligente para acender a iluminação de veículos e na área de automação residencial onde este pode ser aplicado em sistemas de ajuste da iluminação, no entanto, para que o mesmo possa desempenhar estes papéis poderão ser necessários outros componentes eletrónicos e mecânicos bem como, a programação adequada de microcontroladores, dotando estes das capacidades de leitura, processamento e atuação de acordo com o pretendido.


Considerações Finais
Para projetos relacionados com a robótica, industria automóveis e a domótica este sensor pode ser facilmente utilizado em conjunto com o microcontrolador arduino ou outros, permitindo assim implementar sistemas de detenção de luz de grande utilidade, eficiência e que apresentam uma boa relação ente custo e beneficio.


Esperamos que este artigo tenha sido útil e se gostaram comentem e partilhem. Alguma dúvida ou questão deixem em comentário ou utilizem o formulário de contatos.



Um bom dia em nome da TecnoDomos.
