O módulo Ethernet ENC28J60 é formado pelo microcontrolador ENC28J60 da Microchip, este é uma solução perfeita para implementar uma interface de rede que permita controlar uma aplicação remotamente através de uma rede IP, podendo-se facilmente gerir toda a ação e informação através de uma página Web ou mesmo por email.
Este módulo, já possui toda a eletrónica necessária integrada, podendo ser conectado diretamente a um Router / Switch através de um cabo de rede. Este suporta os vários protocolos da internet que são necessários à comunicação.
O controlo é realizado através do barramento SPI, podendo este módulo ser facilmente utilizado em conjunto com qualquer microcontrolador que possua este barramento.

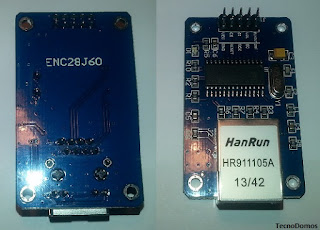

Pode-se facilmente constatar que o nome deste módulo advém da referência do chip que equipa o circuito.
E ainda por um cristal de 25Mhz e um conector de 10 pinos, o que torna prática a ligação desse módulo à diferentes tipos de microcontrolador.
Cuidados
A alimentação do módulo é feita com 3.3v, no entanto, existem no mercado outras versões que podem ser ligados a 5v, temos de ter isto sempre em atenção.
O módulo aqui representado é alimentado por uma tensão de 3,3v, teremos de ter em atenção que ligar este a tensões superiores pode danificar irreversivelmente o módulo.
Especificações técnicas
Na imagem podemos ver os 10 conectores do módulo ethernet bem como a lista de ligações e respectivas funções desempenhadas, podemos ainda ver a que pinos devemos ligar o módulo quando utilizado em conjunto com os microcontroladores arduino referidos.
Áreas de Aplicação
O módulo ethernet tem uma ampla aplicabilidade em áreas como robótica, indústria e a domótica, no desenvolvimento de projetos eletrônicos como robôs, sistemas inteligentes para controlo à distancia via internet ou email, no entanto, para que o mesmo possa desempenhar estas funções poderão ser necessários outros componentes eletrónicos e mecânicos bem como, a programação adequada de microcontroladores, dotando estes das capacidades de leitura, processamento e atuação de acordo com o pretendido.
Links Uteis
Considerações Finais
Para projetos relacionados com a robótica e a domótica este módulo, pode ser facilmente utilizado em conjunto com o microcontrolador arduino ou outros permitindo assim, implementar sistemas de controlo e comunicação entre o nosso sistema e um sistema informático local ou remoto via internet.
Este módulo ethernet apresenta uma boa relação ente custo e beneficio.
Esperamos que este artigo tenha sido útil e se gostaram comentem e partilhem. Alguma dúvida ou questão deixem em comentário ou utilizem o formulário de contatos.
Um bom dia em nome da TecnoDomos.
Conteúdo redigido ao abrigo do novo Acordo Ortográfico.
A alimentação do módulo é feita com 3.3v, no entanto, existem no mercado outras versões que podem ser ligados a 5v, temos de ter isto sempre em atenção.
O módulo aqui representado é alimentado por uma tensão de 3,3v, teremos de ter em atenção que ligar este a tensões superiores pode danificar irreversivelmente o módulo.
Especificações técnicas
- IEEE 802.3 controlador Ethernet compatível;
- MAC Integrado e 10BASE-T PHY;
- Circuito silenciador de recepção e colisão;
- Suporta uma porta 10BASE-T com detecção automático de polaridade e correcção;
- Suporta modo Full e half-duplex;
- Retransmissão automática programável em colisão;
- Preenchimento programável e geração de CRC;
- Rejeição automática programável de pacotes errados;
- SPI ™ interface, com velocidades até 10 Mb / s;
- Buffer: 8-Kbyte de transmissão / recepção de pacotes de dupla porta SRAM;
- Dois LED de saída programáveis para indicar o estado Link, TX, RX, colisão e Full / half-duplex;
- Sete origens de interrupção com dois pinos de interrupção;
- Velocidade de relógio: 25 MHz;
- Pino de saída de Relógio com "prescaler" programável;
- Entradas de nível TTL;
- Faixa de temperatura: -40°C a +85°C Industrial, 0°C a +70°C comercial;
- 28 pinos SPDIP, SSOP, pacotes de SOIC, QFN
- Faixa de tensão de de alimentação: 3.14V para 3.45V;
- Interface de rede: HR911105A;
- Dimensões: 5,6 x 3,4 x 1,7 cm;
- Peso: 15 g.
Na imagem podemos ver os 10 conectores do módulo ethernet bem como a lista de ligações e respectivas funções desempenhadas, podemos ainda ver a que pinos devemos ligar o módulo quando utilizado em conjunto com os microcontroladores arduino referidos.
Áreas de Aplicação
O módulo ethernet tem uma ampla aplicabilidade em áreas como robótica, indústria e a domótica, no desenvolvimento de projetos eletrônicos como robôs, sistemas inteligentes para controlo à distancia via internet ou email, no entanto, para que o mesmo possa desempenhar estas funções poderão ser necessários outros componentes eletrónicos e mecânicos bem como, a programação adequada de microcontroladores, dotando estes das capacidades de leitura, processamento e atuação de acordo com o pretendido.
Links Uteis
Considerações Finais
Para projetos relacionados com a robótica e a domótica este módulo, pode ser facilmente utilizado em conjunto com o microcontrolador arduino ou outros permitindo assim, implementar sistemas de controlo e comunicação entre o nosso sistema e um sistema informático local ou remoto via internet.
Este módulo ethernet apresenta uma boa relação ente custo e beneficio.
Esperamos que este artigo tenha sido útil e se gostaram comentem e partilhem. Alguma dúvida ou questão deixem em comentário ou utilizem o formulário de contatos.
Um bom dia em nome da TecnoDomos.
Conteúdo redigido ao abrigo do novo Acordo Ortográfico.
