O módulo XD-05 apresenta-se como uma grande mais-valia para os nossos projetos com o Arduino, dotando estes de um relógio de tempo real e de um leitor de cartões SD.
Estas são duas funcionalidades que aumentam em muito as possibilidades do nosso Arduino e que nos vão permitir trabalhar com o tempo real e guardar no cartão SD o estado e resultados do nosso sistema em função do tempo para futura análise.
Nesta publicação pretendemos dar a conhecer na prática o nosso módulo XD-05 Data-Logger. Optamos por dividir este ensaio em 3 etapas distintas para de uma forma mais simples podermos demonstrar as suas capacidades.
Iremos iniciar pela análise do relógio de tempo real (RTC), demonstrando o seu funcionamento recorrendo a um exemplo básico.
Em seguida analisaremos a utilização do leitor de cartões SD recorrendo mais uma vez a um exemplo básicos fornecidos com a IDE, software do Arduino.

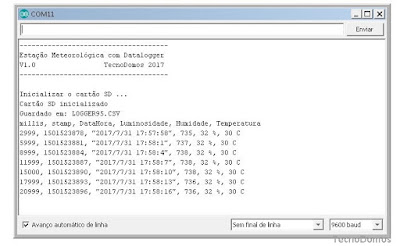

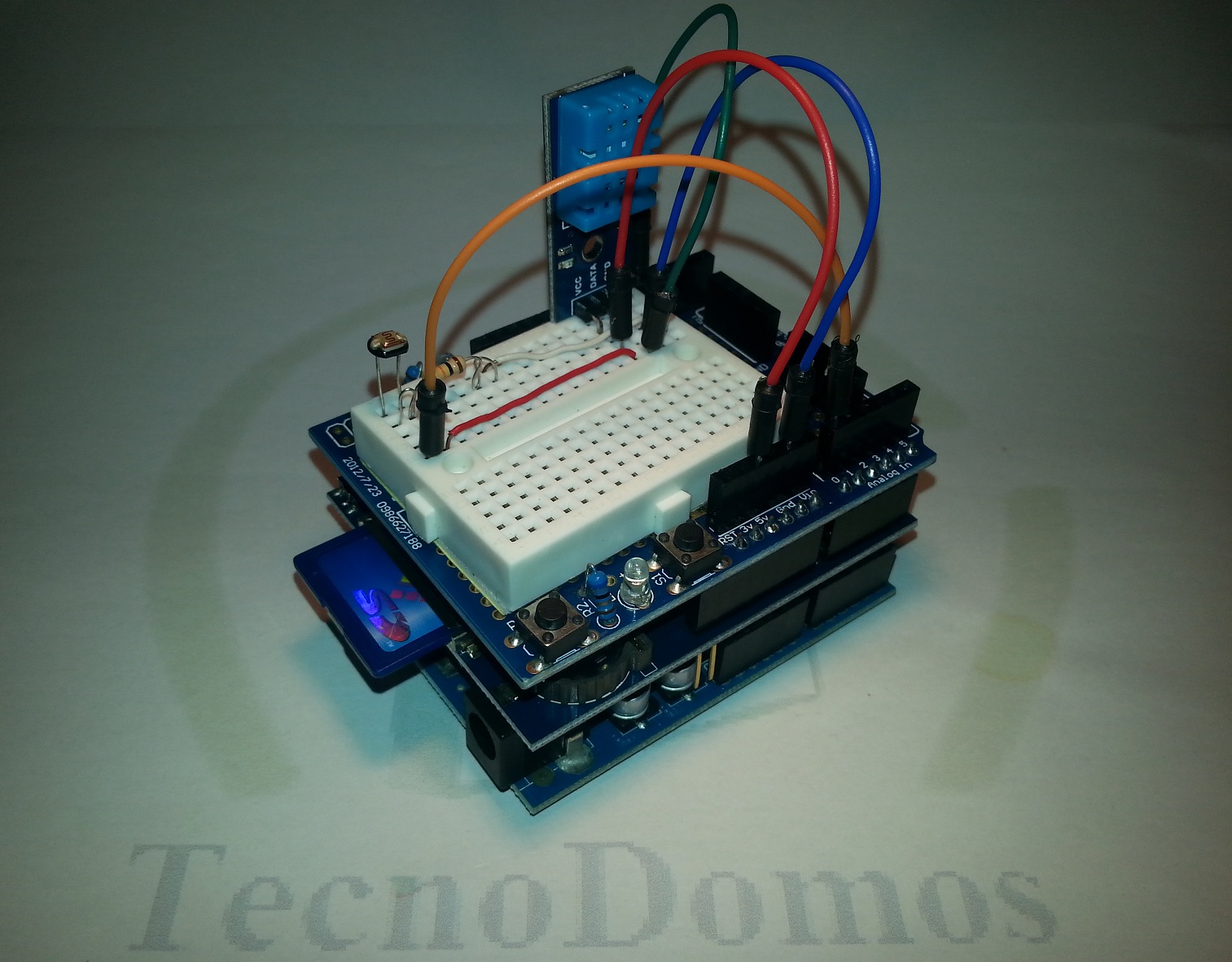

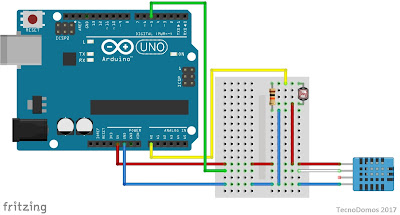

Por fim iremos elaborar uma pequena montagem recorrendo não só ao nosso Arduino e ao módulo XD-05 mas, a mais um modulo de expansão e a alguns componentes, criando-se desta forma um cenário real onde o nosso sistema passa a ter a capacidade de medir a temperatura, humidade e luminosidade ambiente e registar estes parâmetros em tempo real no cartão SD.
Estas são duas funcionalidades que aumentam em muito as possibilidades do nosso Arduino e que nos vão permitir trabalhar com o tempo real e guardar no cartão SD o estado e resultados do nosso sistema em função do tempo para futura análise.
Nesta publicação pretendemos dar a conhecer na prática o nosso módulo XD-05 Data-Logger. Optamos por dividir este ensaio em 3 etapas distintas para de uma forma mais simples podermos demonstrar as suas capacidades.
Iremos iniciar pela análise do relógio de tempo real (RTC), demonstrando o seu funcionamento recorrendo a um exemplo básico.
Em seguida analisaremos a utilização do leitor de cartões SD recorrendo mais uma vez a um exemplo básicos fornecidos com a IDE, software do Arduino.
Por fim iremos elaborar uma pequena montagem recorrendo não só ao nosso Arduino e ao módulo XD-05 mas, a mais um modulo de expansão e a alguns componentes, criando-se desta forma um cenário real onde o nosso sistema passa a ter a capacidade de medir a temperatura, humidade e luminosidade ambiente e registar estes parâmetros em tempo real no cartão SD.
Saber mais sobre o nosso módulo:
O nosso módulo disponibiliza para além do relógio de tempo real e do leitor de cartões SD uma área de prototipagem com uma dimensão de 11x11 pontos (furos) onde nos permite soldar diretamente sensores e circuitos simples para teste.
Este disponibiliza para além das saídas normais do Arduino as seguintes características:
Este disponibiliza para além das saídas normais do Arduino as seguintes características:
- 3V e o regulador de tensão de 3.3V;
- SQ é o sinal quadrado (onda quadrada) na saída do relógio;
- WP “Write Protect” para detetar se o cartão SD está protegido contra escrita;
- CD "Card Detect" para verificar se um cartão de memória foi inserido;
- CS " Chip Select" (para substituir pino 10 em caso de conflito e aceder ao cartão SD);
- L1 e L2 os dois LED's ambos (com uma resistência de 470ohm ligada em serie), configuráveis e ativos a nível "HIGH".
Particularidades:
- O módulo reinicia automaticamente o temporizador interno cada vez que se reiniciar o Arduino, ou seja sempre que se fizer Reset ao nosso sistema o tempo reinicia.
- A função millis() devolve o tempo decorrido desde que se reiniciou o Arduino pela ultima vez, não devolvendo o tempo real.
- Quando recorrermos ao relógio de tempo real RTC do módulo conseguimos manter o tempo exato decorrido, mesmo quando o modulo não esta ligado ao nosso Arduino, mas para isso tem de ter a bateria inserida no suporte.
Nota: Atenção ao reiniciar não reinicia a data e hora mas a contagem de segundos.
Ensaios:

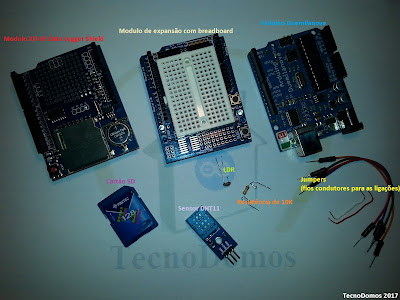

Material necessário para a elaboração dos ensaios:
- Arduino Duemilanove ou outro compatível com o módulo XD-05;
- Modulo XD-05 Data-Logger Shield;
- Bateria/Pilha CR1220;

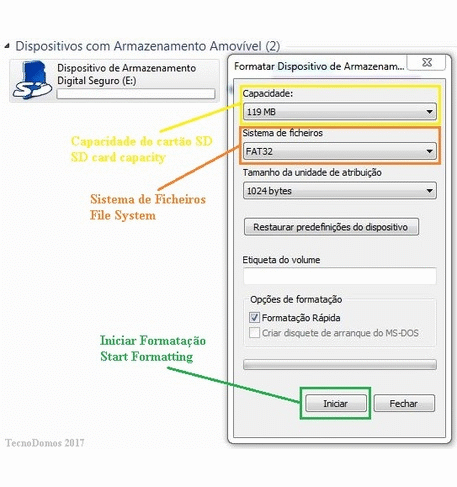

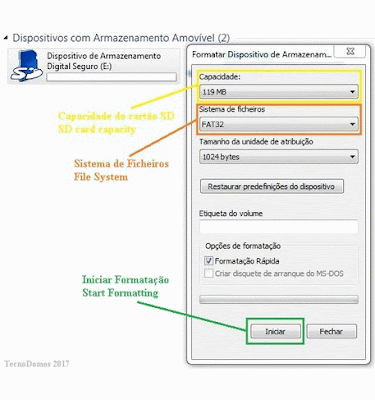

- Cartão SD com capacidade entre (32 Mb a 32Gb) formatado em (FAT16 ou FAT32);
- Cabo USB;
- Computador com software do Arduino instalado;
- Sensor DHT11;
- LDR;
- 1x Resistência de 10K;
- Breadboard;
- Vários jumpers (fios condutores para as ligações);
Nota: Recorreu-se a um módulo de expansão com breadboard por razões de comodidade.

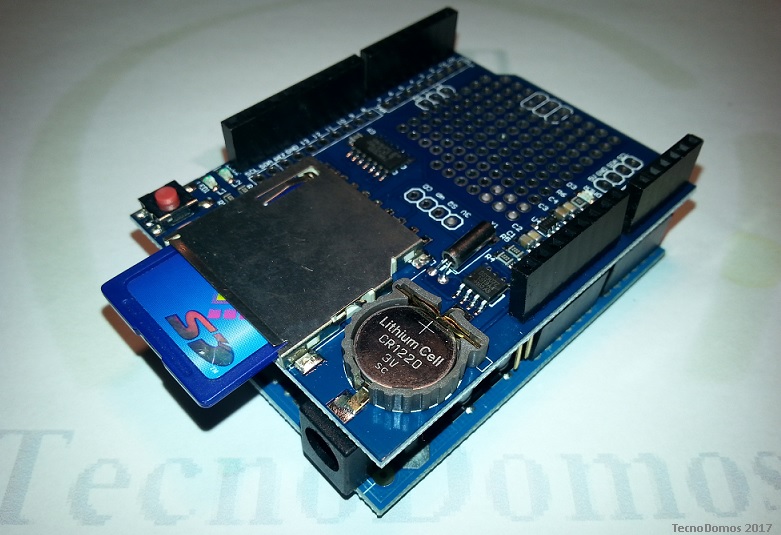

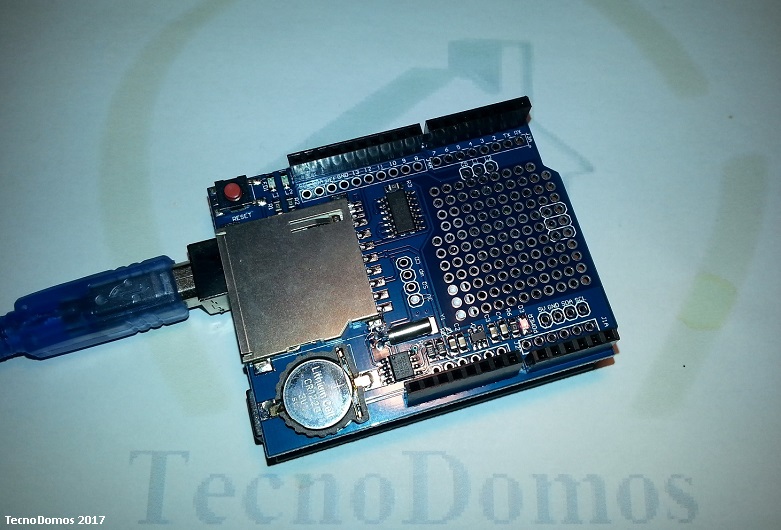

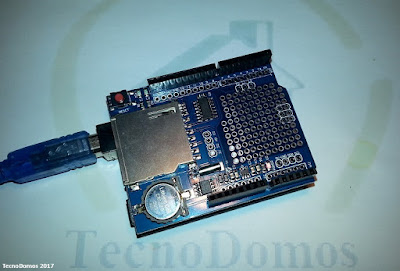

Antes de darmos início aos ensaios teremos de colocar a bateria CR1220 de lítio no suporte do nosso módulo sendo que esta serve para manter as definições do relógio ao longo do tempo, mesmo quando o nosso módulo estiver sem alimentação por muitos dias, meses ou mesmo anos.
Em seguida vamos acoplar o nosso módulo ao nosso Arduino e por fim realizar a formatação do cartão SD que iremos utilizar através do nosso computador. Esta terá de ser formatada em FAT32 e só poderemos utilizar um cartão de memória com uma capacidade máxima até 32GB.
Para os ensaios recorremos a um cartão de 128Mb de capacidade.
Primeira parte: Testando o RTC - Relógio de Tempo Real
Como já referido este módulo permite dotar os nossos projetos de um relógio de tempo real, que é algo muito útil e que vem dar muitas mais utilidades ao nosso Arduino.
Vamos começar por fazer Download e instalar biblioteca RTClib na pasta bibliotecas, esta será a biblioteca que vai permitir a utilização do relógio de tempo real o RTC.
Está pode ser encontrada aqui no github ou no final da publicação na área de Downloads.
Vamos começar por fazer Download e instalar biblioteca RTClib na pasta bibliotecas, esta será a biblioteca que vai permitir a utilização do relógio de tempo real o RTC.
Está pode ser encontrada aqui no github ou no final da publicação na área de Downloads.
Para demonstramos o funcionamento do RTC Iremos recorrer a um exemplos fornecidos com esta biblioteca o DS1307 que permite definir a Data e Hora atual do nosso módulo através do PC e permite ver a Data e Hora atual bem como o tempo decorrido.
O código necessário para a elaboração do primeiro teste que pode ser carregado a partir de File / Example / RTClib / ds1307 ou então copiado daqui:
//***********************
// TecnoDomos 2017
//
//***********************
// Date and time functions using a DS1307 RTC connected via I2C and Wire lib
#include <Wire.h>
#include "RTClib.h"
RTC_DS1307 rtc;
char daysOfTheWeek[7][12] = {"Sunday", "Monday", "Tuesday", "Wednesday", "Thursday", "Friday", "Saturday"};
void setup ()
{
while (!Serial); // for Leonardo/Micro/Zero
Serial.begin(57600);
if (! rtc.begin())
{
Serial.println("Couldn't find RTC");
while (1);
}
if (! rtc.isrunning())
{
Serial.println("RTC is NOT running!");
// following line sets the RTC to the date & time this sketch was compiled
// rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
// This line sets the RTC with an explicit date & time, for example to set
// January 21, 2014 at 3am you would call:
// rtc.adjust(DateTime(2014, 1, 21, 3, 0, 0));
}
}
void loop ()
{
DateTime now = rtc.now();
Serial.print(now.year(), DEC);
Serial.print('/');
Serial.print(now.month(), DEC);
Serial.print('/');
Serial.print(now.day(), DEC);
Serial.print(" (");
Serial.print(daysOfTheWeek[now.dayOfTheWeek()]);
Serial.print(") ");
Serial.print(now.hour(), DEC);
Serial.print(':');
Serial.print(now.minute(), DEC);
Serial.print(':');
Serial.print(now.second(), DEC);
Serial.println();
Serial.print(" since midnight 1/1/1970 = ");
Serial.print(now.unixtime());
Serial.print("s = ");
Serial.print(now.unixtime() / 86400L);
Serial.println("d");
// calculate a date which is 7 days and 30 seconds into the future
DateTime future (now + TimeSpan(7,12,30,6));
Serial.print(" now + 7d + 30s: ");
Serial.print(future.year(), DEC);
Serial.print('/');
Serial.print(future.month(), DEC);
Serial.print('/');
Serial.print(future.day(), DEC);
Serial.print(' ');
Serial.print(future.hour(), DEC);
Serial.print(':');
Serial.print(future.minute(), DEC);
Serial.print(':');
Serial.print(future.second(), DEC);
Serial.println();
Serial.println();
delay(3000);
}
// TecnoDomos 2017
//
//***********************
// Date and time functions using a DS1307 RTC connected via I2C and Wire lib
#include <Wire.h>
#include "RTClib.h"
RTC_DS1307 rtc;
char daysOfTheWeek[7][12] = {"Sunday", "Monday", "Tuesday", "Wednesday", "Thursday", "Friday", "Saturday"};
void setup ()
{
while (!Serial); // for Leonardo/Micro/Zero
Serial.begin(57600);
if (! rtc.begin())
{
Serial.println("Couldn't find RTC");
while (1);
}
if (! rtc.isrunning())
{
Serial.println("RTC is NOT running!");
// following line sets the RTC to the date & time this sketch was compiled
// rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
// This line sets the RTC with an explicit date & time, for example to set
// January 21, 2014 at 3am you would call:
// rtc.adjust(DateTime(2014, 1, 21, 3, 0, 0));
}
}
void loop ()
{
DateTime now = rtc.now();
Serial.print(now.year(), DEC);
Serial.print('/');
Serial.print(now.month(), DEC);
Serial.print('/');
Serial.print(now.day(), DEC);
Serial.print(" (");
Serial.print(daysOfTheWeek[now.dayOfTheWeek()]);
Serial.print(") ");
Serial.print(now.hour(), DEC);
Serial.print(':');
Serial.print(now.minute(), DEC);
Serial.print(':');
Serial.print(now.second(), DEC);
Serial.println();
Serial.print(" since midnight 1/1/1970 = ");
Serial.print(now.unixtime());
Serial.print("s = ");
Serial.print(now.unixtime() / 86400L);
Serial.println("d");
// calculate a date which is 7 days and 30 seconds into the future
DateTime future (now + TimeSpan(7,12,30,6));
Serial.print(" now + 7d + 30s: ");
Serial.print(future.year(), DEC);
Serial.print('/');
Serial.print(future.month(), DEC);
Serial.print('/');
Serial.print(future.day(), DEC);
Serial.print(' ');
Serial.print(future.hour(), DEC);
Serial.print(':');
Serial.print(future.minute(), DEC);
Serial.print(':');
Serial.print(future.second(), DEC);
Serial.println();
Serial.println();
delay(3000);
}
Ensaio prático e resultados:
Não foram feitas alterações ao código original disponibilizado na biblioteca "RTClib", este permite definir a Data e Hora do nosso módulo e permite posteriormente ver através do monitor serie a Data e Hora atuais vem como o dia atual por extenso em Inglês e ainda o tempo decorrido desde o dia 1 de Janeiro de 1970 em segundos e em dias e por fim o dia atual mais 7 dias e 30 segundos.

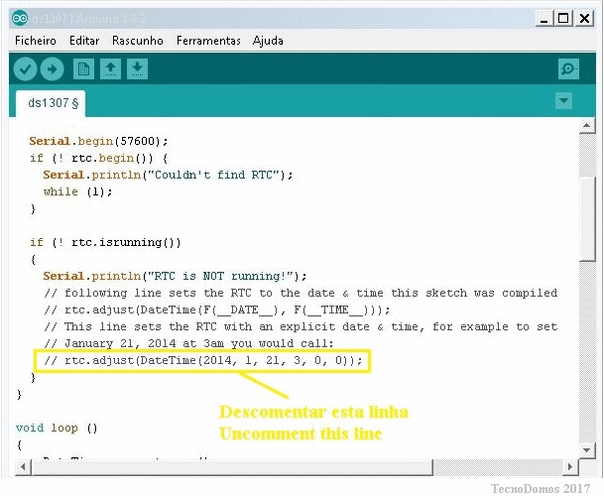

Para se definir a Data e Hora atuais tem de ser descomentar a linha RTC.adjust para definir a data e hora no exato momento da compilação do programa no PC.
Não foram feitas alterações ao código original disponibilizado na biblioteca "RTClib", este permite definir a Data e Hora do nosso módulo e permite posteriormente ver através do monitor serie a Data e Hora atuais vem como o dia atual por extenso em Inglês e ainda o tempo decorrido desde o dia 1 de Janeiro de 1970 em segundos e em dias e por fim o dia atual mais 7 dias e 30 segundos.

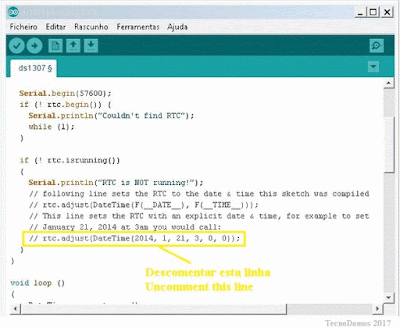

Para se definir a Data e Hora atuais tem de ser descomentar a linha RTC.adjust para definir a data e hora no exato momento da compilação do programa no PC.

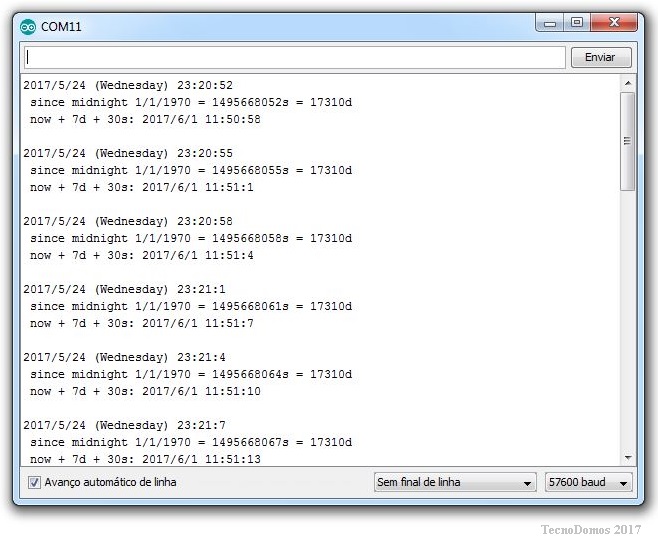

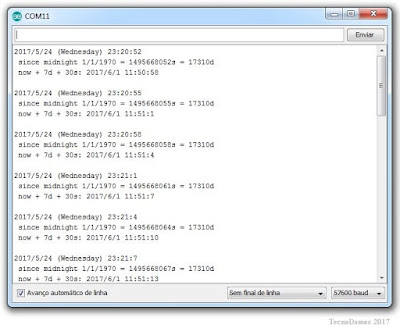

O programa ds1307 irá exibir a hora interna do nosso módulo e vai ainda fazer alguns cálculos com o tempo:
As principais funções utilizadas foram:
- Now() que nos permite saber a data e hora atual;
- unixtime permite saber o número de segundos decorridos desde o dia 01 de Janeiro de 1970 (norma UNIX).
Segunda parte: Utilização do cartão SD
Tal como já referido o nosso módulo permite incorporar nos nossos projetos a capacidade de registar o seu estado e o estado dos sensores num cartão SD o que é algo muito útil nos tempos que corem onde a informação é tudo.
Aqui não teremos de recorrer a novas bibliotecas, pois o IDE, Software do Arduino já tem disponível as bibliotecas e funções necessárias para se poder trabalhar com o cartão SD.
Aqui também realizamos o ensaio recorrendo a um exemplo disponibilizado pela biblioteca o CardInfo que permite ler a informação geral do cartão SD, dando-nos a conhecer o tipo de ficheiros em que foi formatado, a sua capacidade total e utilizada bem como listar os ficheiros que estiverem guardados no cartão.
Aqui não teremos de recorrer a novas bibliotecas, pois o IDE, Software do Arduino já tem disponível as bibliotecas e funções necessárias para se poder trabalhar com o cartão SD.
Aqui também realizamos o ensaio recorrendo a um exemplo disponibilizado pela biblioteca o CardInfo que permite ler a informação geral do cartão SD, dando-nos a conhecer o tipo de ficheiros em que foi formatado, a sua capacidade total e utilizada bem como listar os ficheiros que estiverem guardados no cartão.
Código Fonte

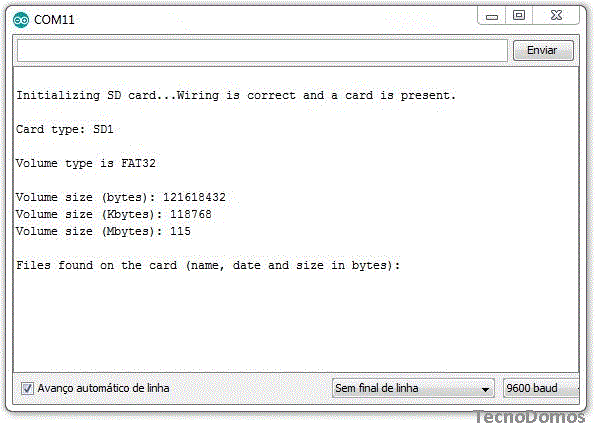

Código para o primeiro teste que pode ser carregado a partir de File / Example / SD/ CardInfo ou então copiado daqui:
//***********************
// TecnoDomos 2017
//
//***********************
/* SD card test
This example shows how use the utility libraries on which the'
SD library is based in order to get info about your SD card.
Very useful for testing a card when you're not sure whether its working or not.
The circuit:
** SD card attached to SPI bus as follows:
** MOSI - pin 11 on Arduino Uno/Duemilanove/Diecimila
** MISO - pin 12 on Arduino Uno/Duemilanove/Diecimila
** CLK - pin 13 on Arduino Uno/Duemilanove/Diecimila
** CS - depends on your SD card shield or module.
** Pin 4 used here for consistency with other Arduino examples
created 28 Mar 2011
by Limor Fried
modified 9 Apr 2012
by Tom Igoe
*/
// include the SD library:
#include <SPI.h>
#include <SD.h>
// set up variables using the SD utility library functions:
Sd2Card card;
SdVolume volume;
SdFile root;
// change this to match your SD shield or module;
// Arduino Ethernet shield: pin 4
// Adafruit SD shields and modules: pin 10
// Sparkfun SD shield: pin 8
// MKRZero SD: SDCARD_SS_PIN
const int chipSelect = 10;
void setup()
{
// Open serial communications and wait for port to open:
Serial.begin(9600);
while (!Serial)
{
; // wait for serial port to connect. Needed for native USB port only
}
Serial.print("\nInitializing SD card...");
// we'll use the initialization code from the utility libraries
// since we're just testing if the card is working!
if (!card.init(SPI_HALF_SPEED, chipSelect))
{
Serial.println("initialization failed. Things to check:");
Serial.println("* is a card inserted?");
Serial.println("* is your wiring correct?");
Serial.println("* did you change the chipSelect pin to match your shield or module?");
return;
}
else
{
Serial.println("Wiring is correct and a card is present.");
}
// print the type of card
Serial.print("\nCard type: ");
switch (card.type()) {
case SD_CARD_TYPE_SD1:
Serial.println("SD1");
break;
case SD_CARD_TYPE_SD2:
Serial.println("SD2");
break;
case SD_CARD_TYPE_SDHC:
Serial.println("SDHC");
break;
default:
Serial.println("Unknown");
}
// Now we will try to open the 'volume'/'partition' - it should be FAT16 or FAT32
if (!volume.init(card)) {
Serial.println("Could not find FAT16/FAT32 partition.\nMake sure you've formatted the card");
return;
}
// print the type and size of the first FAT-type volume
uint32_t volumesize;
Serial.print("\nVolume type is FAT");
Serial.println(volume.fatType(), DEC);
Serial.println();
volumesize = volume.blocksPerCluster(); // clusters are collections of blocks
volumesize *= volume.clusterCount(); // we'll have a lot of clusters
volumesize *= 512; // SD card blocks are always 512 bytes
Serial.print("Volume size (bytes): ");
Serial.println(volumesize);
Serial.print("Volume size (Kbytes): ");
volumesize /= 1024;
Serial.println(volumesize);
Serial.print("Volume size (Mbytes): ");
volumesize /= 1024;
Serial.println(volumesize);
Serial.println("\nFiles found on the card (name, date and size in bytes): ");
root.openRoot(volume);
// list all files in the card with date and size
root.ls(LS_R | LS_DATE | LS_SIZE);
}
void loop(void)
{
}
// TecnoDomos 2017
//
//***********************
/* SD card test
This example shows how use the utility libraries on which the'
SD library is based in order to get info about your SD card.
Very useful for testing a card when you're not sure whether its working or not.
The circuit:
** SD card attached to SPI bus as follows:
** MOSI - pin 11 on Arduino Uno/Duemilanove/Diecimila
** MISO - pin 12 on Arduino Uno/Duemilanove/Diecimila
** CLK - pin 13 on Arduino Uno/Duemilanove/Diecimila
** CS - depends on your SD card shield or module.
** Pin 4 used here for consistency with other Arduino examples
created 28 Mar 2011
by Limor Fried
modified 9 Apr 2012
by Tom Igoe
*/
// include the SD library:
#include <SPI.h>
#include <SD.h>
// set up variables using the SD utility library functions:
Sd2Card card;
SdVolume volume;
SdFile root;
// change this to match your SD shield or module;
// Arduino Ethernet shield: pin 4
// Adafruit SD shields and modules: pin 10
// Sparkfun SD shield: pin 8
// MKRZero SD: SDCARD_SS_PIN
const int chipSelect = 10;
void setup()
{
// Open serial communications and wait for port to open:
Serial.begin(9600);
while (!Serial)
{
; // wait for serial port to connect. Needed for native USB port only
}
Serial.print("\nInitializing SD card...");
// we'll use the initialization code from the utility libraries
// since we're just testing if the card is working!
if (!card.init(SPI_HALF_SPEED, chipSelect))
{
Serial.println("initialization failed. Things to check:");
Serial.println("* is a card inserted?");
Serial.println("* is your wiring correct?");
Serial.println("* did you change the chipSelect pin to match your shield or module?");
return;
}
else
{
Serial.println("Wiring is correct and a card is present.");
}
// print the type of card
Serial.print("\nCard type: ");
switch (card.type()) {
case SD_CARD_TYPE_SD1:
Serial.println("SD1");
break;
case SD_CARD_TYPE_SD2:
Serial.println("SD2");
break;
case SD_CARD_TYPE_SDHC:
Serial.println("SDHC");
break;
default:
Serial.println("Unknown");
}
// Now we will try to open the 'volume'/'partition' - it should be FAT16 or FAT32
if (!volume.init(card)) {
Serial.println("Could not find FAT16/FAT32 partition.\nMake sure you've formatted the card");
return;
}
// print the type and size of the first FAT-type volume
uint32_t volumesize;
Serial.print("\nVolume type is FAT");
Serial.println(volume.fatType(), DEC);
Serial.println();
volumesize = volume.blocksPerCluster(); // clusters are collections of blocks
volumesize *= volume.clusterCount(); // we'll have a lot of clusters
volumesize *= 512; // SD card blocks are always 512 bytes
Serial.print("Volume size (bytes): ");
Serial.println(volumesize);
Serial.print("Volume size (Kbytes): ");
volumesize /= 1024;
Serial.println(volumesize);
Serial.print("Volume size (Mbytes): ");
volumesize /= 1024;
Serial.println(volumesize);
Serial.println("\nFiles found on the card (name, date and size in bytes): ");
root.openRoot(volume);
// list all files in the card with date and size
root.ls(LS_R | LS_DATE | LS_SIZE);
}
void loop(void)
{
}

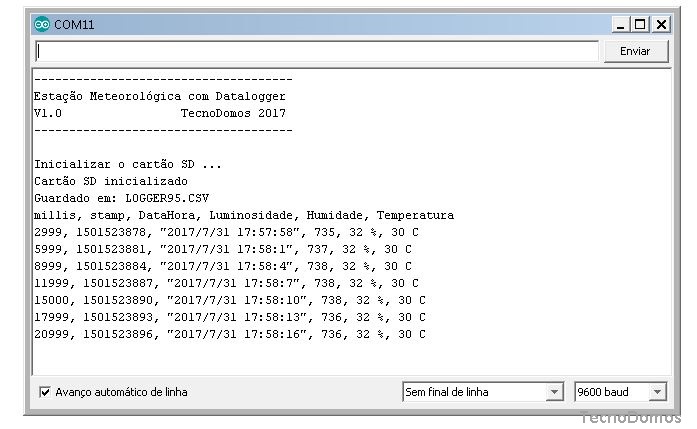

Ensaio prático e resultados:
Este é o código original disponibilizado na biblioteca disponível no IDE, este é um código que tal como já foi referido permite ler as características do cartão SD bem como listar as pastas e ficheiros guardados no cartão.
Terceira parte: Mini estação meteorológica
Para terminar esta serie de ensaios nada como um caso-pratico, algum que possa despertar a atenção e que tem uma grande aplicabilidade.
Vamos dar utilidades as duas principais funcionalidades do módulo XD-05, na criação de uma mini estação meteorologia.
Aqui vamos utilizar em conjunto com o nosso Arduino e Modulo XD-05 os sensores DHT11 e o um sensor LDR, estes vão nos permitir captar o valor da temperatura e Humidade do ar bem como a intensidade luminosa que incide sobre o nosso sistema.
Para este ensaio optamos por acoplar ao nosso Arduino mais o módulo XD-05 um outro módulo, módulo este que disponibiliza uma pequena placa de ensaios (Breadboard) bem como todo as funcionalidades e ligações do Arduino para mais facilmente podermos juntar os sensores DHT11 e o LDR ao nosso projecto, mantendo este mais compacto e simples possível.
Montagem
Para iniciar devemos ligar os sensores ao nosso projectos segundo o seguinte esquema, tendo sempre em atenção a correcta montagem de cada componente para evitar danificar os mesmos bem como os nossos módulos ou mesmo o nosso Arduino.
Vamos dar utilidades as duas principais funcionalidades do módulo XD-05, na criação de uma mini estação meteorologia.
Aqui vamos utilizar em conjunto com o nosso Arduino e Modulo XD-05 os sensores DHT11 e o um sensor LDR, estes vão nos permitir captar o valor da temperatura e Humidade do ar bem como a intensidade luminosa que incide sobre o nosso sistema.
Para este ensaio optamos por acoplar ao nosso Arduino mais o módulo XD-05 um outro módulo, módulo este que disponibiliza uma pequena placa de ensaios (Breadboard) bem como todo as funcionalidades e ligações do Arduino para mais facilmente podermos juntar os sensores DHT11 e o LDR ao nosso projecto, mantendo este mais compacto e simples possível.
Montagem
Para iniciar devemos ligar os sensores ao nosso projectos segundo o seguinte esquema, tendo sempre em atenção a correcta montagem de cada componente para evitar danificar os mesmos bem como os nossos módulos ou mesmo o nosso Arduino.
Código Fonte
Código desenvolvido para responder as necessidades do nosso projeto e que tem de ser carregado para o nosso Arduino.
Código desenvolvido para responder as necessidades do nosso projeto e que tem de ser carregado para o nosso Arduino.
//*****************************************************
// Estação meteorológica
// Weather station
//-----------------------------------------------------
// Data logger para registar os dados captados nos
// sensor DHT11 e LDR no cartão SD.
// (Data, Hora, Temperatura, Humidade e Luminosidade)
//-----------------------------------------------------
// Sensor 1 = LDR Luminosidade -> pino A0
// Sensor 2 = DHT11 Temperatura e Humidade -> pino D5
//
// TecnoDomos 24-07-2017
//*****************************************************
#include <dht.h> //Biblioteca DHT
#include <SD.h> //Biblioteca SD
#include <Wire.h> //Para aceder ao RTC
#include <RTClib.h> //Biblioteca RTC para o RTC-Real Time Clock
// Intervalo de aquisição de dados, 1000ms = a cada segunda
//#define LOG_INTERVAL 1000 // mills between entries (reduce to take more/faster data)
#define LOG_INTERVAL 2000 // 2 segundos é o tempo minimo, nao diminuir este valor.
// 2 seconds is the minimum time, not decrease this value.
// Ideal é a leitura a cada 2 segundos!
// Ideally reading every 2 seconds!
// Intervalo de escrita no cartão SD
// Definir o LOG_INTERVAL para gravar os dados a cada medição (mais seguro)
// Configurar 10 x LOG_INTERVAL para gravar 1 vez em 10, mais rápido e eficiente ao nivel de energia
//#define SYNC_INTERVAL 1000 //mills between calls to flush() - to write data to the card
#define SYNC_INTERVAL 2000 //mills between calls to flush() - to write data to the card
uint32_t syncTime = 0; //time of last sync()
#define ECHO_TO_SERIAL 1 //1 para indicar a porta serial
#define WAIT_TO_START 0 //Enquanto se aguarda a entrada em série na setup()
// LEDs do módulo datalogger
#define redLEDpin 2 //vermelho
#define greenLEDpin 3 //verde
// --- Sensores ---
// Sensor 1 = LDR, luminosidade -> pino A0
// Sensor 2 = DHT11, temperatura e humidade -> pino D5
#define dht_pin 5 // Definição o pino de dados.
// Setting the data pin.
dht DHT; // Inicializa o sensor.
// Initialize the sensor.
int temperatura=0; // Temperatura
int humidade=0; // Humidade
int lum = 0; // Luminosidade
int lumPin = 0; // LDR no pino A0 com uma resistência de 1OK
// indicador do medidor de bandgap
#define BANDGAPREF 14
// Ligação no AREef 3.3V, tensão precisas que vai servir de referência para as medições analógicos
// On relie 3.3V sur ARef, tension précise qui sert de référence aux mesures analogiques
#define aref_voltage 3.3
#define bandgap_voltage 1.1
RTC_DS1307 RTC; // Objet - Real Time Clock
// Shield data-logger, SD = pin 10
const int chipSelect = 10;
// Ficheiro de registo dos resultados
File logfile;
// === Gestão de Erros ===
void error(char *str)
{
Serial.print("erreur: ");
Serial.println(str);
// LED vermelho indica os erros
digitalWrite(redLEDpin, HIGH);
while(1);
}
// ==== Initialisation ====
void setup(void)
{
Serial.begin(9600); //Serial monitor pour le debugage
Serial.println("-------------------------------------");
Serial.println("Estação Meteorológica com Datalogger");
Serial.println("V1.0 TecnoDomos 2017");
Serial.println("-------------------------------------");
Serial.println();
// LEDs indicadores de Debug
pinMode(redLEDpin, OUTPUT);
pinMode(greenLEDpin, OUTPUT);
#if WAIT_TO_START
Serial.println("Prima um botão para iniciar o registo");
while (!Serial.available());
#endif //WAIT_TO_START
// Initialiser la SD
Serial.println("Inicializar o cartão SD ...");
pinMode(10, OUTPUT); //mesmo se não estiver em uso
// Verifica se o cartão está presente e inicializa
if (!SD.begin(chipSelect))
{
error("Falha no cartão SD ou ausente!");
}
Serial.println("Cartão SD inicializado");

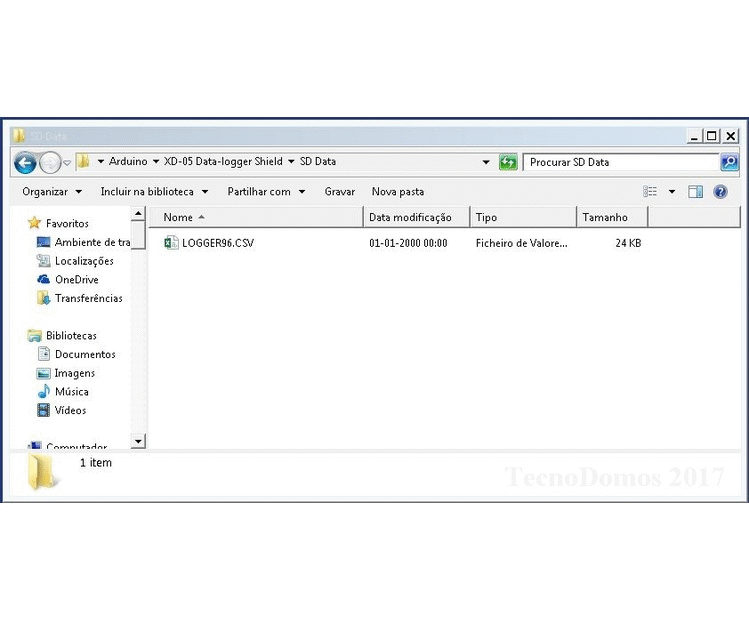

// Criar um novo arquivo, com número sequencial
char filename[] = "LOGGER00.CSV";
for (uint8_t i = 0; i < 100; i++)
{
filename[6] = i/10 + '0';
filename[7] = i%10 + '0';
if (! SD.exists(filename))
{
// Não criar novo arquivo se já existir
logfile = SD.open(filename, FILE_WRITE);
break; // Sair do ciclo
}
}
if (! logfile)
{
error("Não pode criar o arquivo!");
}
Serial.print("Guardado em: ");
Serial.println(filename);
// connection RTC
Wire.begin();
if (!RTC.begin())
{
logfile.println("Falha RTC");
#if ECHO_TO_SERIAL
Serial.println("Falha RTC");
#endif //ECHO_TO_SERIAL
}
//.... Cabeçalho ....
//Primeira linha do arquivo CSV em Excel
logfile.println("millis, stamp, DataHora, Luminosidade, Humidade, Temperatura ");
#if ECHO_TO_SERIAL
Serial.println("millis, stamp, DataHora, Luminosidade, Humidade, Temperatura ");
#endif //ECHO_TO_SERIAL
}
// ======= Execução =======
void loop(void)
{
DateTime now; //Instante atual da leitura
// Tempo entre leituras
delay((LOG_INTERVAL -1) - (millis() % LOG_INTERVAL));
digitalWrite(greenLEDpin, HIGH); //LED Verde ON
// Registo dos milisegundos passados desde o início
uint32_t m = millis();
logfile.print(m); // milissegundos desde o início
logfile.print(", ");
#if ECHO_TO_SERIAL
Serial.print(m);
Serial.print(", ");
#endif
// Mesurer le time RTC
now = RTC.now();
logfile.print(now.unixtime()); // segundos desde 01/01/1970
logfile.print(", ");
logfile.print('"');
logfile.print(now.year(), DEC); //ano
logfile.print("/");
logfile.print(now.month(), DEC); //mes
logfile.print("/");
logfile.print(now.day(), DEC); //dia
logfile.print(" ");
logfile.print(now.hour(), DEC); //hora
logfile.print(":");
logfile.print(now.minute(), DEC); //minutos
logfile.print(":");
logfile.print(now.second(), DEC); //segundos
logfile.print('"');
#if ECHO_TO_SERIAL
Serial.print(now.unixtime()); // segundos desde 01/01/1970
Serial.print(", ");
Serial.print('"');
Serial.print(now.year(), DEC);
Serial.print("/");
Serial.print(now.month(), DEC);
Serial.print("/");
Serial.print(now.day(), DEC);
Serial.print(" ");
Serial.print(now.hour(), DEC);
Serial.print(":");
Serial.print(now.minute(), DEC);
Serial.print(":");
Serial.print(now.second(), DEC);
Serial.print('"');
#endif //ECHO_TO_SERIAL
//=== Leitura dos nossos sensores ===
//Luminosidade
lum = analogRead(lumPin);
//Serial.println(); //Linha seguinte
Serial.print(", ");
Serial.print(lum); //Leitura do LDR
Serial.print(", ");
//Temperatura e Humidade
DHT.read11(dht_pin);//Lê as informações do sensor.
//Read the sensor information
temperatura=DHT.temperature;
humidade=DHT.humidity;
Serial.print(humidade);
Serial.print(" %, ");
Serial.print(temperatura);
Serial.println(" C ");
//Fim da leitura dos sensores
// === Guardar as medições no ficheiro de Log ===
logfile.print(", ");
logfile.print(lum);
logfile.print(", ");
logfile.print(temperatura);
logfile.print(", ");
logfile.print(humidade);
logfile.println();
// === Fim do registo das medições no ficheiro Log ===
digitalWrite(greenLEDpin, LOW); //LED Verde OFF após registo
/*Escrito no cartão SD, não sincronizar muitas vezes requer 2048 bytes de I/O
Aqui existe elevado consumo de tempo e energia*/
if ((millis() - syncTime) < SYNC_INTERVAL) return;
syncTime = millis();
// LED vermelho pisca para mostrar que os dados estão a ser guardados no cartão SD
digitalWrite(redLEDpin, HIGH);
logfile.flush();
digitalWrite(redLEDpin, LOW);
}
// Estação meteorológica
// Weather station
//-----------------------------------------------------
// Data logger para registar os dados captados nos
// sensor DHT11 e LDR no cartão SD.
// (Data, Hora, Temperatura, Humidade e Luminosidade)
//-----------------------------------------------------
// Sensor 1 = LDR Luminosidade -> pino A0
// Sensor 2 = DHT11 Temperatura e Humidade -> pino D5
//
// TecnoDomos 24-07-2017
//*****************************************************
#include <dht.h> //Biblioteca DHT
#include <SD.h> //Biblioteca SD
#include <Wire.h> //Para aceder ao RTC
#include <RTClib.h> //Biblioteca RTC para o RTC-Real Time Clock
// Intervalo de aquisição de dados, 1000ms = a cada segunda
//#define LOG_INTERVAL 1000 // mills between entries (reduce to take more/faster data)
#define LOG_INTERVAL 2000 // 2 segundos é o tempo minimo, nao diminuir este valor.
// 2 seconds is the minimum time, not decrease this value.
// Ideal é a leitura a cada 2 segundos!
// Ideally reading every 2 seconds!
// Intervalo de escrita no cartão SD
// Definir o LOG_INTERVAL para gravar os dados a cada medição (mais seguro)
// Configurar 10 x LOG_INTERVAL para gravar 1 vez em 10, mais rápido e eficiente ao nivel de energia
//#define SYNC_INTERVAL 1000 //mills between calls to flush() - to write data to the card
#define SYNC_INTERVAL 2000 //mills between calls to flush() - to write data to the card
uint32_t syncTime = 0; //time of last sync()
#define ECHO_TO_SERIAL 1 //1 para indicar a porta serial
#define WAIT_TO_START 0 //Enquanto se aguarda a entrada em série na setup()
// LEDs do módulo datalogger
#define redLEDpin 2 //vermelho
#define greenLEDpin 3 //verde
// --- Sensores ---
// Sensor 1 = LDR, luminosidade -> pino A0
// Sensor 2 = DHT11, temperatura e humidade -> pino D5
#define dht_pin 5 // Definição o pino de dados.
// Setting the data pin.
dht DHT; // Inicializa o sensor.
// Initialize the sensor.
int temperatura=0; // Temperatura
int humidade=0; // Humidade
int lum = 0; // Luminosidade
int lumPin = 0; // LDR no pino A0 com uma resistência de 1OK
// indicador do medidor de bandgap
#define BANDGAPREF 14
// Ligação no AREef 3.3V, tensão precisas que vai servir de referência para as medições analógicos
// On relie 3.3V sur ARef, tension précise qui sert de référence aux mesures analogiques
#define aref_voltage 3.3
#define bandgap_voltage 1.1
RTC_DS1307 RTC; // Objet - Real Time Clock
// Shield data-logger, SD = pin 10
const int chipSelect = 10;
// Ficheiro de registo dos resultados
File logfile;
// === Gestão de Erros ===
void error(char *str)
{
Serial.print("erreur: ");
Serial.println(str);
// LED vermelho indica os erros
digitalWrite(redLEDpin, HIGH);
while(1);
}
// ==== Initialisation ====
void setup(void)
{
Serial.begin(9600); //Serial monitor pour le debugage
Serial.println("-------------------------------------");
Serial.println("Estação Meteorológica com Datalogger");
Serial.println("V1.0 TecnoDomos 2017");
Serial.println("-------------------------------------");
Serial.println();
// LEDs indicadores de Debug
pinMode(redLEDpin, OUTPUT);
pinMode(greenLEDpin, OUTPUT);
#if WAIT_TO_START
Serial.println("Prima um botão para iniciar o registo");
while (!Serial.available());
#endif //WAIT_TO_START
// Initialiser la SD
Serial.println("Inicializar o cartão SD ...");
pinMode(10, OUTPUT); //mesmo se não estiver em uso
// Verifica se o cartão está presente e inicializa
if (!SD.begin(chipSelect))
{
error("Falha no cartão SD ou ausente!");
}
Serial.println("Cartão SD inicializado");
// Criar um novo arquivo, com número sequencial
char filename[] = "LOGGER00.CSV";
for (uint8_t i = 0; i < 100; i++)
{
filename[6] = i/10 + '0';
filename[7] = i%10 + '0';
if (! SD.exists(filename))
{
// Não criar novo arquivo se já existir
logfile = SD.open(filename, FILE_WRITE);
break; // Sair do ciclo
}
}
if (! logfile)
{
error("Não pode criar o arquivo!");
}
Serial.print("Guardado em: ");
Serial.println(filename);
// connection RTC
Wire.begin();
if (!RTC.begin())
{
logfile.println("Falha RTC");
#if ECHO_TO_SERIAL
Serial.println("Falha RTC");
#endif //ECHO_TO_SERIAL
}
//.... Cabeçalho ....
//Primeira linha do arquivo CSV em Excel
logfile.println("millis, stamp, DataHora, Luminosidade, Humidade, Temperatura ");
#if ECHO_TO_SERIAL
Serial.println("millis, stamp, DataHora, Luminosidade, Humidade, Temperatura ");
#endif //ECHO_TO_SERIAL
}
// ======= Execução =======
void loop(void)
{
DateTime now; //Instante atual da leitura
// Tempo entre leituras
delay((LOG_INTERVAL -1) - (millis() % LOG_INTERVAL));
digitalWrite(greenLEDpin, HIGH); //LED Verde ON
// Registo dos milisegundos passados desde o início
uint32_t m = millis();
logfile.print(m); // milissegundos desde o início
logfile.print(", ");
#if ECHO_TO_SERIAL
Serial.print(m);
Serial.print(", ");
#endif
// Mesurer le time RTC
now = RTC.now();
logfile.print(now.unixtime()); // segundos desde 01/01/1970
logfile.print(", ");
logfile.print('"');
logfile.print(now.year(), DEC); //ano
logfile.print("/");
logfile.print(now.month(), DEC); //mes
logfile.print("/");
logfile.print(now.day(), DEC); //dia
logfile.print(" ");
logfile.print(now.hour(), DEC); //hora
logfile.print(":");
logfile.print(now.minute(), DEC); //minutos
logfile.print(":");
logfile.print(now.second(), DEC); //segundos
logfile.print('"');
#if ECHO_TO_SERIAL
Serial.print(now.unixtime()); // segundos desde 01/01/1970
Serial.print(", ");
Serial.print('"');
Serial.print(now.year(), DEC);
Serial.print("/");
Serial.print(now.month(), DEC);
Serial.print("/");
Serial.print(now.day(), DEC);
Serial.print(" ");
Serial.print(now.hour(), DEC);
Serial.print(":");
Serial.print(now.minute(), DEC);
Serial.print(":");
Serial.print(now.second(), DEC);
Serial.print('"');
#endif //ECHO_TO_SERIAL
//=== Leitura dos nossos sensores ===
//Luminosidade
lum = analogRead(lumPin);
//Serial.println(); //Linha seguinte
Serial.print(", ");
Serial.print(lum); //Leitura do LDR
Serial.print(", ");
//Temperatura e Humidade
DHT.read11(dht_pin);//Lê as informações do sensor.
//Read the sensor information
temperatura=DHT.temperature;
humidade=DHT.humidity;
Serial.print(humidade);
Serial.print(" %, ");
Serial.print(temperatura);
Serial.println(" C ");
//Fim da leitura dos sensores
// === Guardar as medições no ficheiro de Log ===
logfile.print(", ");
logfile.print(lum);
logfile.print(", ");
logfile.print(temperatura);
logfile.print(", ");
logfile.print(humidade);
logfile.println();
// === Fim do registo das medições no ficheiro Log ===
digitalWrite(greenLEDpin, LOW); //LED Verde OFF após registo
/*Escrito no cartão SD, não sincronizar muitas vezes requer 2048 bytes de I/O
Aqui existe elevado consumo de tempo e energia*/
if ((millis() - syncTime) < SYNC_INTERVAL) return;
syncTime = millis();
// LED vermelho pisca para mostrar que os dados estão a ser guardados no cartão SD
digitalWrite(redLEDpin, HIGH);
logfile.flush();
digitalWrite(redLEDpin, LOW);
}
Ensaio prático e resultados:
Após a realização da montagem segundo o esquema fornecido, temos que programar o nosso Arduino com o código atrás referido, após isto é só abrir o serial monitor e verificar os resultados.
Aqui vamos poder observar diversos parâmetros, como o tempo, a temperatura, a humidade, a luminosidade, a data e hora da medição entre outros.
Após a realização da montagem segundo o esquema fornecido, temos que programar o nosso Arduino com o código atrás referido, após isto é só abrir o serial monitor e verificar os resultados.
Aqui vamos poder observar diversos parâmetros, como o tempo, a temperatura, a humidade, a luminosidade, a data e hora da medição entre outros.
Uma vez que os resultados já são guardados no cartão SD e no formato Excel torna mais fácil a sua análise através desta mesma ferramenta, mas para tal temos de converter os dados obtidos em apenas uma coluna para o numero de colunas necessários como ilustrado a imagem anterior.
Após este passo já podemos criar gráficos, tabelas ou outros de acordo com o que pretendemos analisar.
Links úteis
Ficheiros para Download
Ficheiros para Download
Considerações Finais
O módulo XD-05 data-logger é mais que um simples Shield é um componente essencial em todos os projetos, que nos permite registar a atividade das nossas montagem de forma rápida, fácil e sempre em função do tempo real para, de uma forma mais fácil se compreenderem os dados recolhidos em futuras análises.
Este é um módulo muito completo e funcional, a capacidade de ser acoplado aos modelos como o Arduino Duemilanove, Uno e mesmo Mega, entre outros é um dos aspetos fundamentais ter em conta que vem permite simplificar muito as montagens.
Este é um módulo que podemos encontrar a venda em diversas lojas online por um preço muito competitivo e de boa qualidade.
O módulo XD-05 data-logger é mais que um simples Shield é um componente essencial em todos os projetos, que nos permite registar a atividade das nossas montagem de forma rápida, fácil e sempre em função do tempo real para, de uma forma mais fácil se compreenderem os dados recolhidos em futuras análises.
Este é um módulo muito completo e funcional, a capacidade de ser acoplado aos modelos como o Arduino Duemilanove, Uno e mesmo Mega, entre outros é um dos aspetos fundamentais ter em conta que vem permite simplificar muito as montagens.
Este é um módulo que podemos encontrar a venda em diversas lojas online por um preço muito competitivo e de boa qualidade.
Esperamos que este artigo tenha sido útil e se gostaram comentem e partilhem. Alguma dúvida ou questão deixem em comentário ou utilizem o formulário de contatos.
Um bom dia em nome da TecnoDomos.
Conteúdo redigido ao abrigo do novo Acordo Ortográfico
Muito boa explicação.
ResponderEliminar
