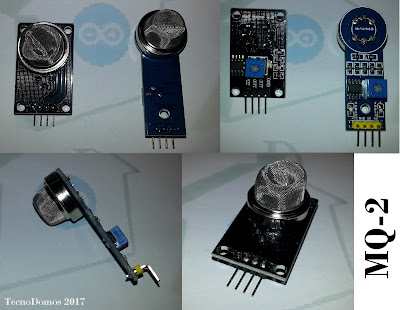

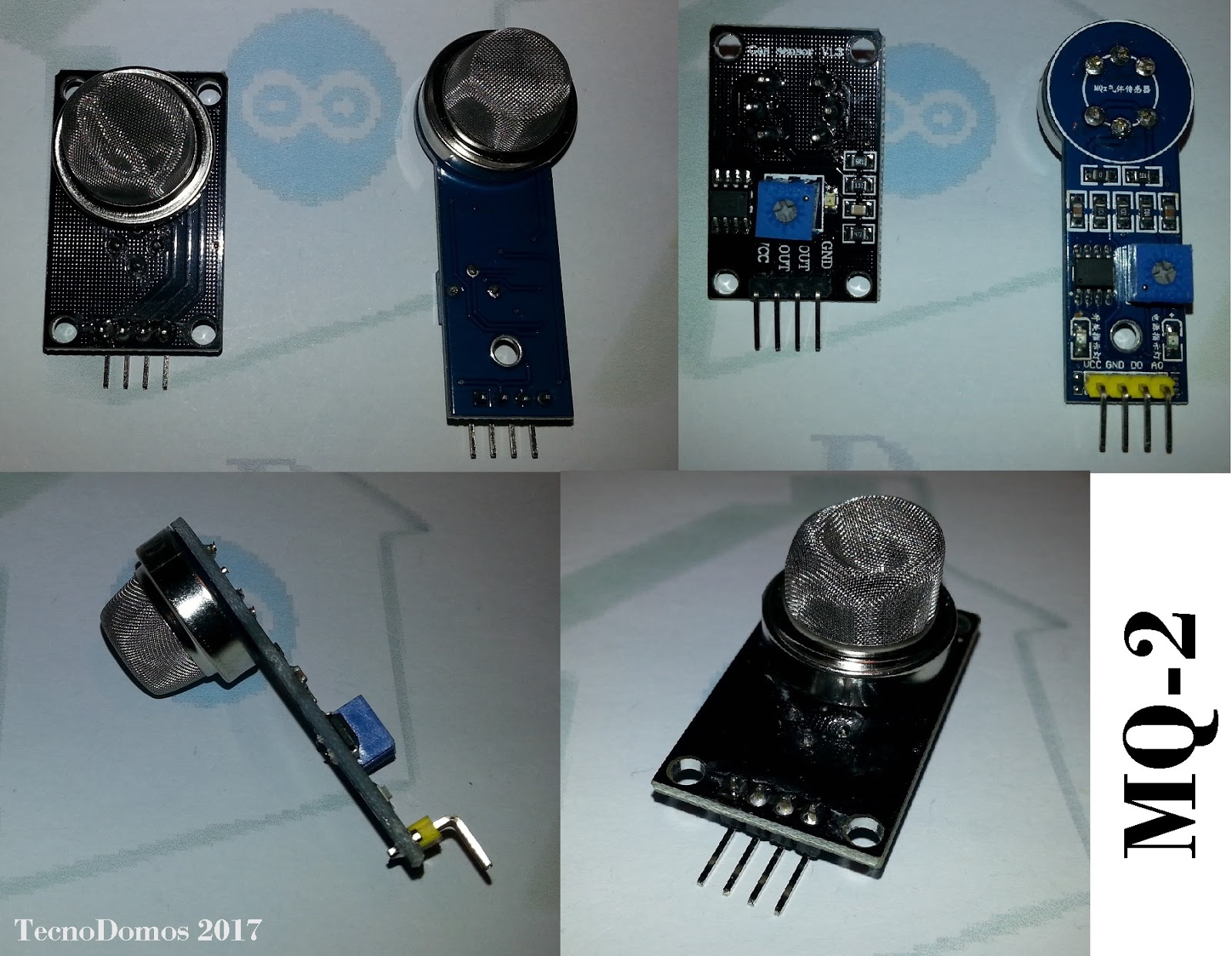

MQ-2 Sensor de Gases Inflamável e Fumo

Os sensores de gases da série MQ são capazes de detetar concentrações de gases combustíveis e fumos no ar. Estes são sensíveis a uma grande gama de gases e são usados à temperatura ambiente em ambientes fechados.

O módulo MQ-2 sensor de gás é um módulo confiável e de fácil utilização, útil para deteção de fugas de gás e deteção de fumos tanto em ambientes domésticos como industriais.

Este é um sensor com grande aplicabilidade divido às suas grade fiabilidade, durabilidade e custo reduzido.

A maioria destes módulos possuem um potenciómetro incorporado que permite ajustar a sensibilidade do sensor, permitindo desta forma a sua adaptação a ambientes e finalidades distintas.
Estes disponibilizam ainda duas saídas uma analógica (A0) e outra digital (D0), que podem ser facilmente lidas através de uma entrada analógica ou digital de um Arduino ou outro microcontrolador.

Principais características:

• Boa sensibilidade ao gás combustível em ampla gama
• Alta sensibilidade ao gás natural
• Longa vida e baixo custo
• Circuito de condução simples
• Fácil ajuste da sua sensibilidade

Principais aplicações:

• Detetor de fugas de gás doméstico
• Detetor de fugas de gás e combustíveis industriais
• Detetor de gás portátil
• Detetor de fumo
• Detetor de fogo

O sensor de fumo MQ-2 é sensível ao fumo e aos seguintes gases inflamáveis:

• GPL
• Butano
• Propano
• Metano
• Álcool
• Hidrogênio
• Fumo

A resistência do sensor vária na presença destes gases apresentando diferentes valores para cada tipo de gás o que facilita a sua identificação.

Nota importante:

Este sensor apresenta uma particularidade que tem de se ter em conta na hora de ser utilizado.

Devido ao seu modo de funcionamento, este fica quente depois de algum tempo em funcionamento, o que é normal no entanto, não se deve tocar na parte metálica do mesmo sobre risco de sofrer uma queimadura!

Como funciona este sensor?

De uma forma muito simples e sem entrar em pormenores técnicos o que podemos dizer é que a tensão às saídas do sensor varia de acordo com o nível de fumo ou gás que existe no meio envolvente onde este se encontre.

O sensor produz uma tensão proporcional à concentração de fumo ou gás.

Por outras palavras, a relação entre tensão e concentração de gás é a seguinte:

1. Quanto maior for a concentração de gás, maior será a tensão na sua saída
2. Quanto menor for a concentração de gás, menor será a tensão na sua saída

Especificações Técnicas:

• Modelo: MQ-2
• Gases detetáveis: GLP, Metano, Propano, Butano, Hidrogênio, Álcool, Gás Natural e outros gases inflamáveis
• Deteção de fumo
• Concentração de deteção: 300-10.000ppm
• Tensão de alimentação: 5V
• Sensibilidade ajustável via potenciômetro
• Saída Digital e Analógica
• Comparador LM393
• Led indicador de tensão
• Led indicador de saída digital
• Dimensões: 32 x 20 x 15mm

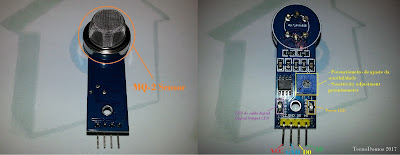

Pinos de ligação do sensor:

1. A0    -> Saída analógica
2. D0    -> Saída digital
3. GND -> Terra ou massa
4. VCC -> 5V

Ficheiros para Download

• MQ-2 Datasheet

Considerações Finais

Este é sem dúvida um sensor com grande aplicabilidade garças à sua fiabilidade, durabilidade, custo e a grande gama de gases inflamáveis detetáveis e ainda à capacidade de deteção de fumos. Tudo isto e muito mais faz deste um excelente sensor para projetos simples de deteção de fogo, ou mesmo de sistema de deteção de fugas de gases inflamáveis tanto a nível residencial como industrial.



Esperamos que este artigo tenha sido útil e se gostaram comentem e partilhem. Alguma dúvida ou questão deixem em comentário ou utilizem o formulário de contatos.

Um bom dia em nome da TecnoDomos.
