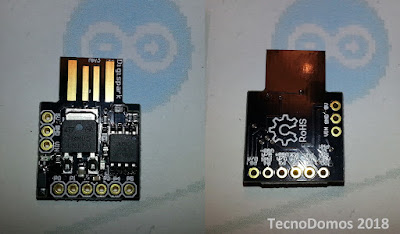

A placa de desenvolvimento ATTINY85 é constituída por um microcontrolador AVR de 8bits e está voltada, para projetos de IoT (Internet of Things) que apresenta para além de um tamanho muito reduzido um baixo consumo de energia e um baixo custo.
Esta assume o nome do microcontrolador AVR de 8bits que a incorpora sendo assim designada por ATTINY85.
Com apenas 26x19x4mm, pode ser embutida nos mais diversos projetos, funcionando com tensões que podem variar dos 1.8 e 5.5V, ou seja, pode ser facilmente alimentada tanto pela porta USB quando ligada a um conector USB padrão como por pilhas ou baterias.
Esta pode ser programada através da IDE do Arduino no entanto esta IDE não suporta o ATtiny85 nativamente, sendo necessários algumas configurações extras que serão abordados numa próxima publicação.
Esta pode ser programada através da IDE do Arduino no entanto esta IDE não suporta o ATtiny85 nativamente, sendo necessários algumas configurações extras que serão abordados numa próxima publicação.
Como esta placa não tem todos os componentes de uma placa como por exemplo a Uno, esta apresenta como
principal vantagem o reduzido consumo de energia para alem do reduzido
tamanho, o que permite que esta possa ser utilizada por longos períodos de tempo apenas alimentada por baterias. Existem inúmeros projetos utilizando o microcontrolador ATtiny85 que funcionam por vários meses apenas alimentados com uma bateria do tipo CR2032, bateria esta que é muito utilizada em computadores, calculadoras e outros equipamentos eletrónicos.
Especificações Técnicas:
- Microcontrolador: Atmel ATTINY85
- Memória flash: 8KB
- EEPROM: 512 bytes
- SRAM: 512 bytes
- Pinos: 6 pinos de I/O
- Entradas analógicas (ADC): 4 canais de 10bit
- PWM: 3 canais de 8bit
- UART: 0
- I2C: 1
- SPI: 1
- Tensão de operação: 1.8 à 5.5V
- Regulador de tenção: Incorporado regulador de 5V 500mA
- Indidcadores LED: Power LED e Test/ Status LED (no Pino 1)
- Interfaces: SPI/TWI
- Conexão: USB padrão
- Baixo consumo de energia
- Dimensões: 26 x 19 x 4mm
- Peso: 3g
Nota: Dos 6 pinos 2 são usados pelo USB somente se o programa comunicar ativamente
via USB, caso contrário podemos usar todos os 6 pinos mesmo se estivermos a
programar via USB.
Vantagens:
- Tamanho reduzido;
- Baixo custo;
- Baixo consumo energético;
- Ligação USB;
- Alimentação vi a USB ou Bateria.
Limitações:
- Reduzido número de portas;
Descrição dos Pinos
Como podemos facilmente verificar na imagem anterior alguns dos pinos, se não todos apresentam múltiplas funcionalidades, sendo estas utilizadas de acordo com o programa criado.
Considerações Finais
Este microcontrolador ao apresentar uma dimensão muito reduzido leva a limitação do numero de portas de comunicação, no entanto este pode ser facilmente incorporado em muitos projetos graças ao seu reduzido tamanho e ao seu reduzido consumo de energia.
Este pode ser facilmente encontrado em modelos ligeiramente diferentes ao que estamos a apresentar nesta publicação no entanto, com custos e capacidades semelhantes que diferem apenas no tipo de ligação USB disponibilizada, tamanho e formato do circuito.
Esperamos que este artigo tenha sido útil e se gostaram comentem e partilhem. Alguma dúvida ou questão deixem em comentário ou utilizem o formulário de contatos.
Este pode ser facilmente encontrado em modelos ligeiramente diferentes ao que estamos a apresentar nesta publicação no entanto, com custos e capacidades semelhantes que diferem apenas no tipo de ligação USB disponibilizada, tamanho e formato do circuito.
Esperamos que este artigo tenha sido útil e se gostaram comentem e partilhem. Alguma dúvida ou questão deixem em comentário ou utilizem o formulário de contatos.
Um bom dia em nome da TecnoDomos.
