Análise da placa LilyTiny

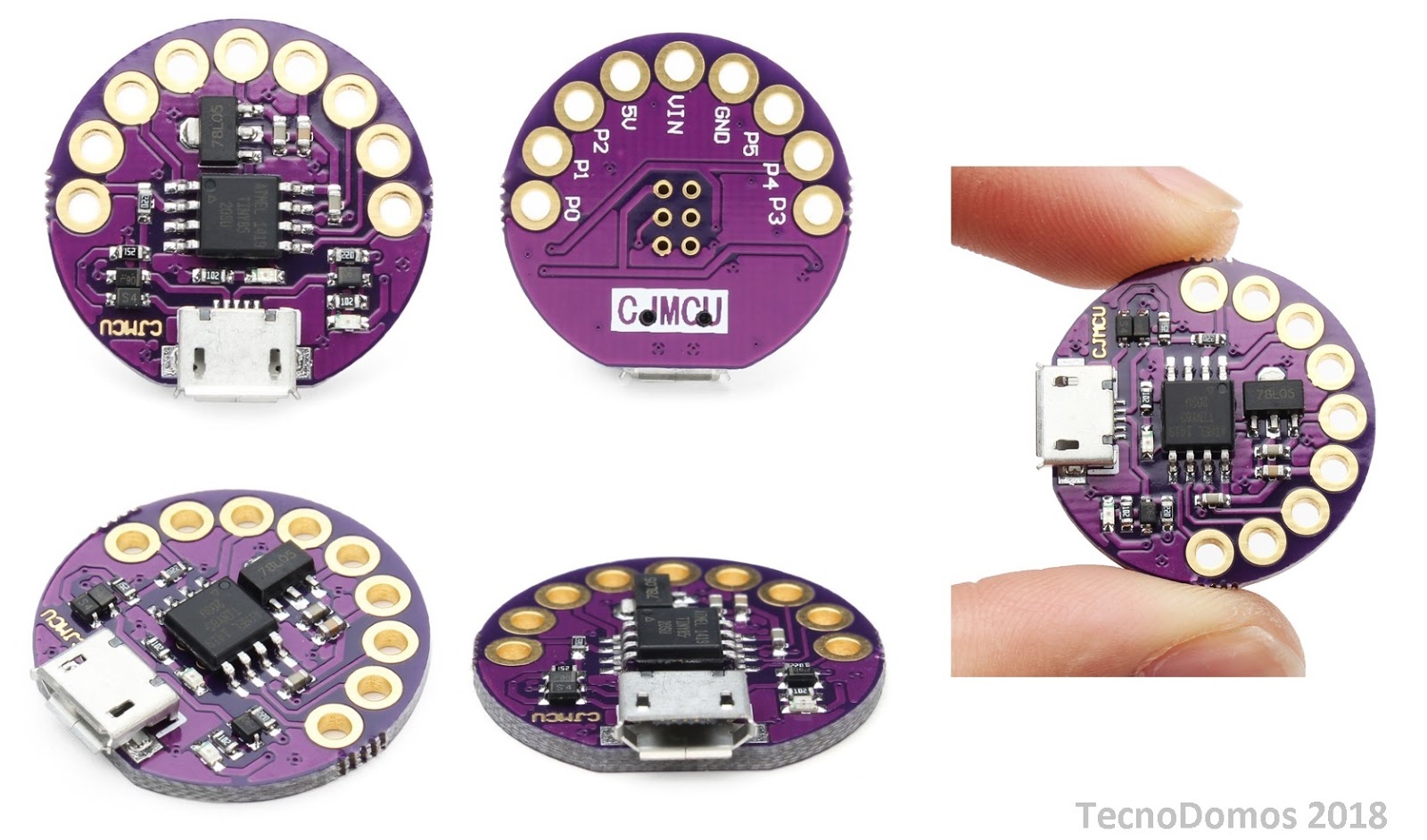

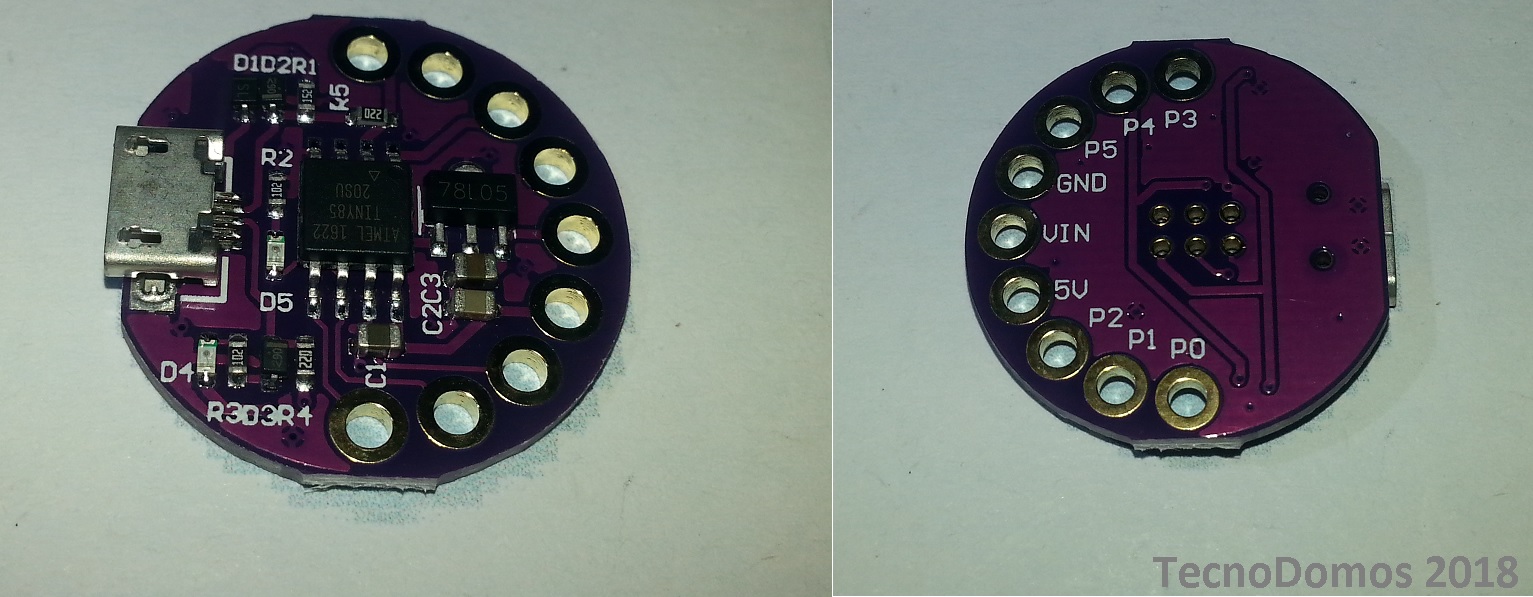

A placa LilyTiny é baseada no projeto do LilyPad e esta utiliza um microcontrolador ATTINY85 estando voltada para projetos com Têxteis ou denominados de projetos de computadores vestíveis (wearables), este é um microcontrolador de baixo custo e reduzidas dimensões. Esta pode ser facilmente utilizado em projetos que necessitem apenas de interagir com um pequeno número de LEDs ou de sensores.

Esta é uma placa que pode ser facilmente utilizada em projetos diversos, para além de ser uma forte aliada de todos os projetos de reduzidas dimensões, onde a utilização de um Arduino como o Uno é impossível devido ao seu tamanho.

Tal como já foi abordado este microcontrolador pode ser programado recorrendo ao IDE do Arduino, no entanto este tem de ser modificado tal como mostramos na seguinte publicação “Instalar o ATtiny85 na IDE do Arduino”.

Sendo esta placa formada pelo microcontrolador Atmel ATtiny85 todo o que foi falado para a placa ATtiny85 nas publicações anteriores é valido para esta placa.

Com apenas 6 pinos de entrada/saída, esta pode ser uma limitação natural mas que no caso de projetos de reduzidas dimensões e com têxteis estas poderão ser mais que suficientes, sendo ainda de referir o baixo consumo desta placa e a sua capacidade de ser alimentada via USB ou através de uma fonte de alimentação externa ou baterias.

Principais características técnicas:

• Modelo: Lilytiny;
• Microcontrolador: Atmel ATtiny85;
• Suporte para o Arduino IDE 1.0+ (OSX / Win / Linux);
• Alimentação: USB ou fonte externa 7-16V;
• Tensão de operação: 5V;
• Comunicação: Suporte SPI / TWI;
• Interface: Micro USB;
• Pinos: 6 I/O;
• Memória Flash: 8 KB;
• SRAM: 512 bytes;
• EEPROM: 512 bytes;
• Dimensões: 25 x 5mm
• Peso: 2g.

Ficheiros para Download

• ATTINY85 Datasheet

Considerações Finais

Tal como referido este microcontrolador é muito semelhante ao referido em algumas publicações anteriores, uma vez que utiliza o mesmo microcontrolador da Atmel, sendo que a grande diferença está no facto deste ser desenvolvido para ser utilizado em projetos com Têxteis.
Mas que pose ser um forte aliado projetos de reduzidas dimensões e baixos consumos de energia.
