O LDR é um componente eletrônico passivo do tipo resistência variável, mais concretamente, é uma resistência cujo seu valor varia conforme a intensidade da luz que incide sobre ele. Isto possibilita a sua utilização como sensor de luz que altera o seu estado de ativo para inativo sempre que incida ou não sobre ele energia luminosa.
A resistência do LDR varia de forma inversamente proporcional à quantidade de luz incidente sobre ele, isto é, enquanto este estiver exporto a uma fonte de luz, a sua resistência diminui, quando a fonte de luz apresentar uma menor intensidade ou for desligada, a sua resistência aumenta.
Em suma na escuridão a resistência é máxima, geralmente na ordem dos mega ohms (MΩ) e quando exporto a uma fonte de Luz muito brilhante a sua resistência é mínima, geralmente na ordem das dezenas de ohms (Ω).
Como é óbvio se este componente se comporta como uma resistência variável o seu valor varia da ordem das dezenas de ohms a valores na ordem dos mega ohms de forma quase linear em linha com a variação da luz incidente sobre ele.
O símbolo do LDR é o seguinte, mas atenção que podem surgir variações:
Constituição do LDR

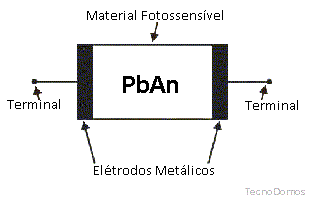

Este componente é composto por um material semicondutor, o sulfeto de cádmio (CdS), ou o sulfeto de chumbo (PbS). O processo de construção de um LDR consiste na conexão do material fotossensível com os seus terminais, sendo que uma fina camada é simplesmente exposta à incidência luminosa externa.
Características do LDR

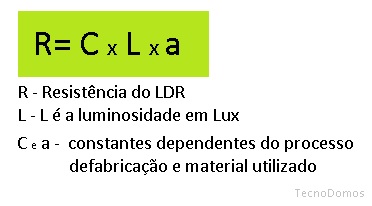

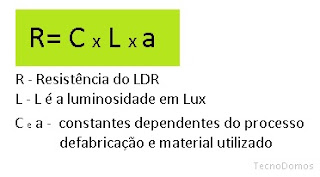

Este também é conhecido como célula fotocondutiva, ou fotoresistência, o LDR é um dispositivo semicondutor de dois terminais, cuja resistência varia linearmente com a intensidade de luz incidente, obedecendo à seguinte equação.
Como já foi referido o LDR tende a apresentar uma diminuição da sua resistência ao ser exposto a uma fonte de luz. A energia luminosa faz deslocar eletrões da camada de valência para a de condução (mais longe do núcleo), aumentando o número destes e consequentemente diminuindo a resistência.
Com o aumento da intensidade da luz incidente no LDR, um número maior de eletrões na estrutura sofre também um aumento do seu nível de energia, devido à aquisição da energia transmitida pelos fotões. O resultado é o aumento de eletrões livres e eletrões fracamente presos ao núcleo.
Utilizações típicas do LDR
O LDR é muito utilizado em circuitos eletrónicos onde seja necessário um sensor de luz devido ao seu baixo custo e facilidade de utilização. Por este motivo pode ser facilmente encontrado nas chamadas fotocélulas, medidores de luz, detetores de incêndio ou de fumo, controladores de iluminação, e muito mais.
Casos práticos:
- Sistemas de iluminação pública;
- Sistema de controlo de iluminação residencial e industrial;
- Robótica;
- Controlo automático de portas;
- Alarmes;
- Detetores de incêndio e fumos;
- Sistemas de contagem industrial;
- etc.
Numa utilização normal, o LDR é montado num circuito onde a resistência é convertida para tensão. A forma mais simples de o fazer é através de um circuito divisor de tensão.
Links Úteis
Considerações Finais
O LDR é um componente que há muito que faz parte do mundo dos componentes passivos, estes têm vindo a ser muito utilizados em muitos projetos devido ao seu baixo custo, fiabilidade, robustez e fácil utilização.
Este é sem dúvida um componente de grande utilidade e que apesar dos avanços nas tecnologias ainda hoje é amplamente utilizado e assim vai continuar ainda por muitos anos devido aos aspetos já referidos.
Se pretendemos um sensor de luz bom e barato nada como um LDR é sem dúvida uma boa aposta.
Se pretendemos um sensor de luz bom e barato nada como um LDR é sem dúvida uma boa aposta.
Um bom dia em nome da TecnoDomos.
